ESPECIFICACIONES TECNICAS
Acolillador de vaivén fabricado en acero de altas prestaciones. esta pieza ejecuta el corte desalojando todo el material en una sola función tanto para zócalo inferior como superior, este mismo sistema se emplea para las referencias 7-44, 8-25, 38-25 y 50-20.
Sistema de perforación: Este sistema esta acoplado mecánicamente y sincronizado con el sistema de acolillado en todas las referencias de perfilería.

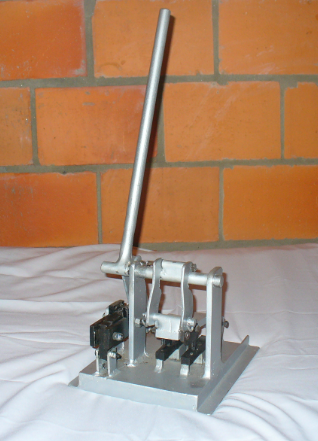

La troqueladora 7-44 posee dos sistemas de troqueles, uno para el zócalo inferior y otro para el superior, en el sistema inferior el equipo ejecuta al mismo tiempo tres perforaciones, una para desplazamiento sobre el sillar, una segunda perforación de 3/8 de diámetro para calibración de la rodachina y una tercera perforación de 5/32 de diámetro empleada para sujetar tanto traslape como enganche. Este sistema está dotado con una palanca que habilita el troquel de perforación de rodachina si se desea perforar la nave corrediza o lo deshabilita en el caso de la nave fija. En el zócalo superior el troquel perfora para el desplazamiento en el cabezal y para sujeción del zócalo con una perforación de 5/32 de pulgada.
Las perforaciones para desagues en 7-44, 50-20 y división de baño se realizan por medio de un troquel que se adquiere por separado.
Las troqueladoras no requieren prensa adicional para su funcionamiento.
Referencias
7 - 44.
50 - 20.
80 - 25.
38 - 25.
Desagües.
Abocinador para jamba (instalación).
